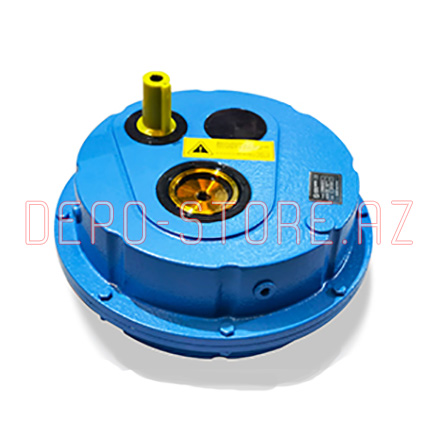

Komponentlər:
1. Korpus: Düyünlü çuqun (sferik dəmir) QT6002. Ötürücü profil: Sərtləşdirilmiş spiral dişlilər
3. Ötürücü material: 20CrMnTi
4. Dişli müalicəsi: Karbürləşdirmə, söndürmə, üyütmə
5. Dişli sərtliyi: Səth sərtliyi: HRC58-62, Daxili sərtlik: HBS156-207
6. Ötürücü dəqiqliyi: Sinif 6
7. Şaft materialı: 40Cr
8. Giriş şaftının konfiqurasiyaları:
Açarlı bərk mil,
Normallaşdırılmış IEC motor flanşı
9. Çıxış şaftının konfiqurasiyaları:
Açarlı içi boş mil çıxışı
10. Yağ möhürü: TAYVAN SOG
11. Yataklar: NSK, SKF, FAG, HRB, ZWZ, LYC
12. Ehtiyat hissələri: tork qolu, əlavə anti-revers kilidi
Modellər:
Mərhələ 1: ATA30, ATA35, ATA40, ATA45, ATA50, ATA60, ATA70, ATA80, ATA100, ATA125Mərhələ 2: ATA35D, ATA40D, ATA45D, ATA50D, ATA60D, ATA70D, ATA80D, ATA100D, ATA125D
Funksionallıq:
1. Karxanalar və mədənlər üçün mütləq etibarlılıq və aşağı əməliyyat xərcləri2. Xarici quraşdırma üçün uyğun olan möhkəm çevik dəmir korpus
3. Üçə qədər isteğe bağlı çıxış milinin diametri
4. Çıxış şaftının iki istiqamətdə fırlanması: saat yönünde (standart) və saat yönünün əksinə (isteğe bağlı)
5. Maili konveyerlər zamanı arxada dayanmanın qarşısını almaq üçün bütün modellər üçün (ATA30 istisna olmaqla) əlavə arxa dayanacaq
6. Bonfiglioli ilə eyni ölçülər (TA seriyası)
7. İki dodaqlı yağ möhürü sızdırmazlıq və tozdan qorunma funksiyalarını birləşdirir
8. Bantlı konveyerlərdə və kasnağın ötürücü sistemlərində geniş istifadə olunur
Ərizə:
Material emalı, karxana və mədən sənayesi.Bantlı konveyerlər. Transmissiya mexanizmi:
Mədən avadanlığı, beton qarışdırma zavodu, qaya crusher, qum istehsal xətti.
Quraşdırma üsulu:
Quraşdırılmış tork qolu olan asma şaft,lentli konveyer və kasnak sürücü sistemi: ATA, elektrik diyircəyi, kasnak, elektrik mühərriki, tork qolu
Yağlama:
Yağ banyosu və sıçrayan yağlamaSoyutma:
Təbii soyutma- Nominal Gücü: 1,1 kVt~193 kVt
- Nominal fırlanma anı: 180~17000 N.m
- Transmissiya Profili: Sərtləşdirilmiş spiral dişlilər
- Giriş sürəti: 1400, 900, 500 rpm
- Çıxış sürəti: 25~300 rpm
- Nisbət: 5,7,10,…20,25,31
- Quraşdırma forması: Bərkitmə ilə üst şaft
- Backstop: Könüllü
|
Modellər |
Çıxış diametri
|
Maksimum fırlanma anı
|
Nominal
|
|
АТА30 |
30 mm |
180 Nm |
5 |
|
АТА35 |
35 mm |
420 Nm |
|
|
АТА40 |
40 mm/45 mm |
950 Nm |
|
|
АТА45 |
45 mm/50 mm/55 mm |
1400 Nm |
|
|
АТА50 |
50 mm/55 mm/60 mm |
2300 Nm |
|
|
АТА60 |
60 mm/70 mm |
3600 Nm |
|
|
АТА70 |
70 mm/85 mm |
5100 Nm |
|
|
АТА80 |
80 mm/100 mm |
7000 Нм |
|
|
АТА100 |
100 mm/125 mm |
11000 Nm |
|
|
АТА125 |
125 mm/135 mm |
17000 Nm |
Mövcudluğu yoxlayın
Qiyməti öyrənin
